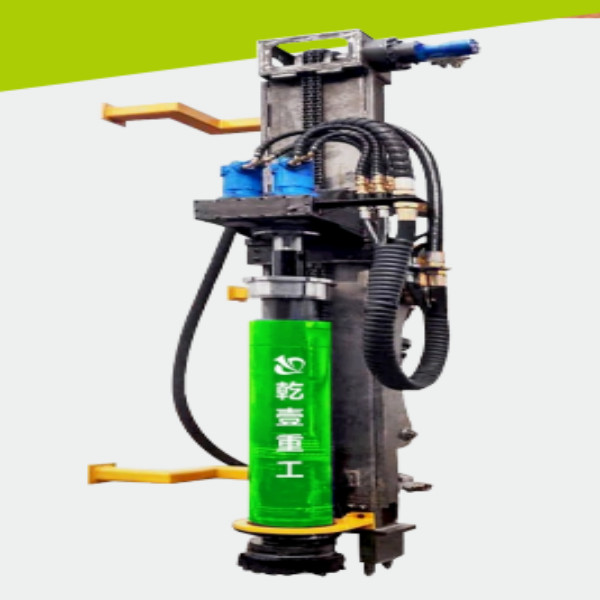

Hoạt động khoan đá tự độngPhân tích điểm sáng:
1.Để nhận ra sự thay đổi của máy khoan máy đào và trong cùng một đường phía trên nút giao nhiều máy (máy khoan cắt, máy khoan tác động, máy khoan),
để đạt được một máy đa năng
2.Việc chuyển đổi máy đào không ảnh hưởng đến chức năng ban đầu của máy đào, không cần phải đi đến cánh tay thứ hai, thuận tiện hơn
thay thế (30 phút có thể khôi phục máy xúc), lắp đặt và tháo gỡ thuận tiện, tốc độ khoan nhanh, ít năng lượng
sự tiêu thụ
3.Thêm xi lanh dầu xoay, để khi máy đào dừng ở các độ dốc khác nhau, nó có thể giữ cho mũi khoan thẳng đứng.
THÔNG SỐ KỸ THUẬT & THÔNG SỐ KỸ THUẬT
| -Bảng phù hợp được đề xuất của thiết bị đường kính khoan | ||||
| Đường kính lỗ (mm) | 200 | 300 | 350 | 400 |
| Máy xúc chuyển đổi (Tấn) | 6-12 | ≥12 | ≥15 | ≥20 |
| Đường kính ống khoan (mm) | 89 | 112 | 112 | 122 |
| Đường kính bit thích ứng (mm) | 200 | 300 | 350 | 400 |
| Kích thước của máy nén khí (mm) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| Trọng lượng máy nén khí (kg) | 3200 | 4800 | 5150 | 6000 |
| Công suất động cơ diesel (hp) | 260 | 395 | 500 | 550 |
| Dịch chuyển (m3/phút) | 19 | 29 | 31 | 40 |
| -Bảng thông số máy đào hố khoan | |||
| Kích thước tổng thể (mm) | 5150x1200x860 | Áp suất khí nén (Mpa) | 0,8-1,2 |
| Trọng lượng (kg) | 1100 | Lưu lượng khí nén đầu ra (m3/phút) | 15-40 |
| Máy xúc chuyển đổi (Tấn) | ≥6 | Phương tiện xả bột | Khí nén |
| Đường kính lỗ (mm) | 90-400 | tác động trung bình | Khí nén |
| Đường kính ống khoan (mm) | 76-122 | Tần số tác động (Hz) | 27-47 |
| Chiều dài ống khoan có sẵn (m) | ≤3,7 | Năng lượng tác động (J) | 72-300 |
| Chiều dài tạm ứng đơn tối đa (m) | 2,5 | Công suất tác động (kW) | 3.24-15 |
| Độ sâu lỗ khoan tối đa | 30 | Tốc độ quay (rpm) | 180-220 |
| Áp suất hệ thống thủy lực (Mpa) | ≥18 | Mô-men xoắn quay tối đa (N·m) | 8000N.M |
| Lưu lượng hệ thống thủy lực (L/min) | 80-100 | Công suất quay (kW) | 4-6.9 |
| Hệ thống áp suất dịch trung bình | Dầu thủy lực chống mài mòn L-HM46 | ||
